产品特性：
按照国际标准5675标准生产
阀芯有针阀和球阀可供选择,针阀可与 KSA/KSNV-08M互换
末端有多种螺纹形式可供选择：BSP, NPT, 公制螺纹等
锁定球系统可快速连接和断开接头
双向流&单手操作
可提供塑料防尘帽塞
应用场合：
推拉接头主要应用于农业和工业设备，移动和建筑设备。
产品规格：
标准: 国际标准 5675
1/2"接头体同国际标准7241-1A 设计
材质: 主体优质钢镀锌
阀芯：针阀
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度：用标准密封圈 -25℃ + 125℃

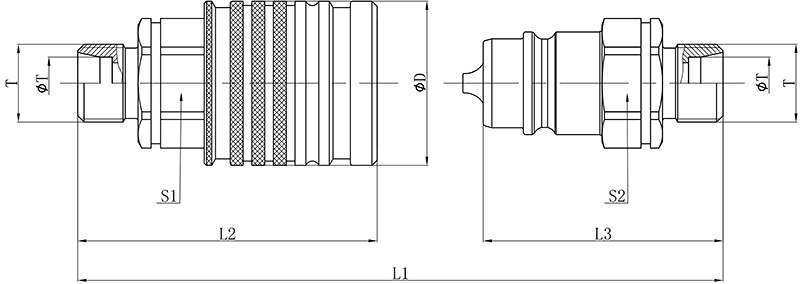

| 力浦液压 | 国际标准 | ØT | L1 | L2 | L3 | ØD | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 08 | 12.5 | 08L | 95 | 65.3 | 51.5 | 38 | 27 | 27 | M14×1.5 | KSW-BK-08F-M1415L | KSW-BK-08M-M1415L |
| 10L | 97 | 66.3 | 52.5 | 38 | 27 | 27 | M16×1.5 | KSW-BK-08F-M1615L | KSW-BK-08M-M1615L | ||
| 12L | 97 | 66.3 | 52.5 | 38 | 27 | 27 | M18×1.5 | KSW-BK-08F-M1815L | KSW-BK-08M-M1815L | ||
| 15L | 99 | 67.3 | 53.5 | 38 | 27 | 27 | M22×1.5 | KSW-BK-08F-M2215L | KSW-BK-08M-M2215L | ||
| 18L | 99 | 67.3 | 53.5 | 38 | 27 | 27 | M26×1.5 | KSW-BK-08F-M2615L | KSW-BK-08M-M2615L |
重型：
| 力浦液压 | 国际标准 | ØT | L1 | L2 | L3 | ØD | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 08 | 12.5 | 10H | 99 | 67.3 | 53.5 | 38 | 27 | 27 | M18×1.5 | KSW-BK-08F-M1815H | KSW-BK-08M-M1815H |
| 12H | 99 | 67.3 | 53.5 | 38 | 27 | 27 | M20×1.5 | KSW-BK-08F-M2015H | KSW-BK-08M-M2015H | ||
| 14H | 103 | 69.3 | 55.5 | 38 | 27 | 27 | M22×1.5 | KSW-BK-08F-M2215H | KSW-BK-08M-M2215H | ||
| 16H | 103 | 69.3 | 55.5 | 38 | 27 | 27 | M24×1.5 | KSW-BK-08F-M2415H | KSW-BK-08M-M2415H | ||
| 20H | 107 | 71.3 | 57.5 | 38 | 30 | 30 | M30×2 | KSW-BK-08F-M3020H | KSW-BK-08M-M3020H |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | 液体溢出量 | ||||||
| 接头体 | 接头套 | 连接下 | |||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 270 | 23 | 46 | 1100 | 1700 | 1500 | 2.4 | |||
| 08 | 12.5 | 250 | 45 | 90 | 1000 | 1600 | 1200 | 2.7 | |||
防尘帽塞：
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | 颜色 | ||
| 08 | 12.5 | KSA-08-PDP | KSA-08-PDC | 塑料 | 红色 | ||
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | |||
| 08 | 12.5 | KSA-08-ADP | KSA-08-ADC | 铝 | |||
| 力浦液压 | 国际标准 | 母接头防尘帽 | 材质 | 颜色 | |
| 08 | 12.5 | KSA-PS-08 | 塑料 | 红色 | |
| 力浦液压 | 国际标准 | 母接头防尘帽 | 材质 | 颜色 | |
| 08 | 12.5 | KSP-PP-08 | 塑料 | 红色 | |
